산업용 원심팬을 선택할 때 무엇을 고려해야 합니까?

핵심 작동 원리 및 설계

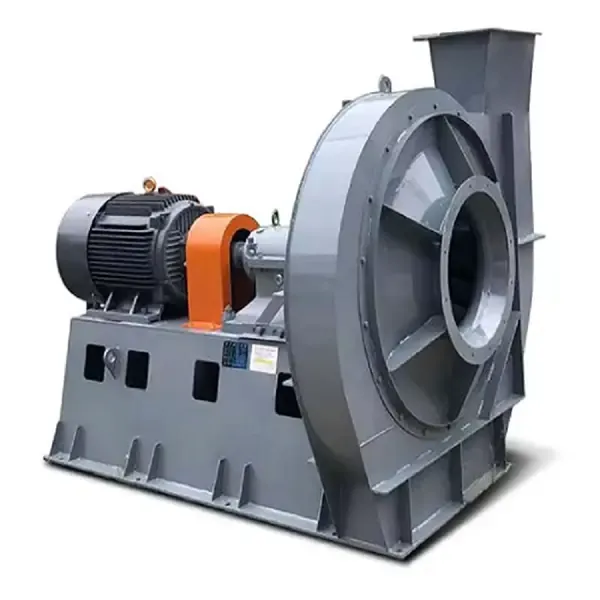

원심 팬의 핵심은 간단하면서도 매우 효과적인 원리인 운동 에너지 변환에 따라 작동합니다. 샤프트에 평행하게 공기를 추진하는 축류 팬과 달리 원심 팬은 공기를 임펠러의 중심(눈)으로 끌어들이고 원심력을 통해 볼류트(하우징)로 수직 바깥쪽으로 배출합니다. 이 동작은 더 높은 압력 상승을 생성하므로 덕트, 필터 또는 열교환기와 같이 상당한 저항이 있는 시스템에 필수적입니다.

가스 흐름의 특성에 따라 선택되는 건축 자재도 똑같이 중요합니다. 표준 공기의 경우 아연 도금 강철이면 충분합니다. 부식성 연기 추출을 위해서는 스테인레스 스틸(예: SS304, SS316) 또는 섬유 강화 플라스틱(FRP)이 필수입니다. 250°C를 초과하는 고온 응용 분야의 경우 재료 저하 및 파손을 방지하기 위해 특수 내열 강철 또는 합금이 필요합니다.허베이 Ketong 환경 보호 설비 유한 회사이러한 재료별 전문 지식을 갖춘 엔지니어는 핵심 구성 요소가 작동의 가혹함과 일치하도록 보장합니다.

• 임펠러 역학:블레이드의 수, 모양 및 각도에 따라 압력 생성 및 효율성이 결정됩니다.
• 드라이브 시스템:직접 구동은 단순성을 제공하는 반면, 벨트 구동은 풀리 비율을 변경하여 팬 속도(따라서 성능)를 유연하게 조정할 수 있습니다.
• 하우징 디자인:볼류트 하우징의 모양은 운동 에너지를 정압으로 효율적으로 변환하도록 설계되었으며, 익형 설계는 난류와 손실을 최소화합니다.

주요 성과 지표 및 선택 기준

공기 흐름(CFM 또는 m³/h)만을 기준으로 팬을 선택하는 것은 흔하고 비용이 많이 드는 실수입니다. 시스템의 압력 요구 사항은 팬이 극복해야 하는 반력입니다. 이는 덕트, 댐퍼, 필터 및 기타 구성 요소의 모든 저항의 합인 총 정압(TSP)으로 정의됩니다. 팬은 특정 압력에 대해 필요한 흐름을 제공할 수 있는 성능 곡선의 작동 지점(공기 흐름 대 압력)에서 선택해야 합니다.

효율성은 운영 경제성의 진정한 척도입니다. 최고 효율은 팬 유형에 따라 크게 다릅니다. 최고 효율점(BEP)에서 멀리 떨어진 팬을 작동하면 에너지가 낭비되고 소음이 증가하며 조기 마모가 발생합니다. 또한 모든 시스템 수정에는 팬 법칙을 이해하는 것이 필수적입니다. 공기 흐름은 속도에 비례하고, 압력은 속도의 제곱에, 전력은 속도의 세제곱에 비례합니다. 속도가 10% 증가하면 소비전력은 33% 증가합니다!

일반적인 산업 과제 해결

산업 사용자는 팬 성능과 관련하여 구체적이고 비용이 많이 드는 문제점에 자주 직면합니다. 가장 널리 퍼져 있는 것 중 하나는높은 에너지 소비. 이는 단순한 댐퍼로 제어되는 대형 팬에서 발생하는 경우가 많습니다. 이는 인위적인 저항을 생성하여 에너지를 낭비합니다. 해결책은 처음에 팬의 크기를 적절하게 조정하고 가변 주파수 드라이브(VFD)를 사용하여 요구에 맞게 팬 속도를 정확하게 조절함으로써 극적인 에너지 절감 효과를 얻는 데 있습니다.

조기 베어링 고장부적절한 정렬, 부적절한 윤활 또는 불균형 임펠러로 인한 과도한 진동으로 인해 종종 발생하는 또 다른 중요한 문제입니다. 공장에서의 정밀한 동적 밸런싱과 명확한 유지 관리 프로토콜은 수명을 위해 타협할 수 없습니다. 먼지가 많거나 끈적한 재료와 관련된 응용 분야의 경우,임펠러 오염 및 축적균형과 성능 곡선을 바꿀 수 있습니다. 방사형 블레이드 디자인, 접착 방지 코팅 또는 쉽게 접근할 수 있는 청소 도어와 같은 옵션은 지정해야 할 필수 기능이 됩니다.

팬 유형 비교 분석

모든 원심 팬이 동일하게 만들어지는 것은 아닙니다. 전방 곡선형(FC), 후방 경사형(BI), 에어포일(AF) 및 방사형(패들휠) 팬 중에서 선택하는 것이 기본입니다.

• 전방 곡선형(FC) 송풍기:회전 방향으로 구부러진 짧은 칼날이 많이 있는 것이 특징입니다. 이 제품은 크기가 작고, 더 낮은 속도로 작동하며, 주어진 크기에서 적당한 압력을 생성합니다. 그러나 효율성이 낮고 입자가 쌓이기 쉽습니다. 이는 일반적으로 저압 HVAC 장치에 사용됩니다.
• 후방 경사형(BI) 및 에어포일(AF):여기에는 회전 방향에서 멀어지는 블레이드가 있습니다. 과부하가 없는 전력 특성을 갖춘 고효율 팬입니다. 곡선형 블레이드 프로파일을 갖춘 에어포일 유형은 가장 높은 효율(종종 85% 이상)을 제공합니다. 산업 시스템 및 대규모 HVAC의 깨끗하거나 중간 정도의 더러운 공기에 이상적입니다.
• 방사형(외륜) 팬:허브에서 방사되는 단순하고 직선적인 블레이드가 특징입니다. 견고하고 자체 청소 기능이 있으며 무거운 먼지, 연마성 물질 또는 끈적한 가스를 잘 처리합니다. BI/AF 유형보다 효율성은 낮지만 자재 취급, 공압 이송 및 혹독한 산업 공정을 위한 주력 제품입니다.

잘못된 유형을 선택하면 비효율성이 발생하고, 유지 관리가 자주 발생하거나 프로세스 흐름을 처리할 수 없게 됩니다.허베이 Ketong 환경 보호 설비 유한 회사팬 유형을 재료 및 용도에 정확하게 일치시키는 애플리케이션 엔지니어링 지원을 제공하여 하드웨어가 처음부터 목적에 적합하도록 보장합니다.

장기적인 신뢰성과 가치 보장

팬의 실제 비용은 구매 가격이 아니라 10~20년에 걸친 에너지, 유지 관리 및 가동 중지 시간을 포함하는 총 소유 비용(TCO)입니다. 처음부터 잘 설계되고 올바르게 지정된 팬에 투자하면 이익을 얻을 수 있습니다. 이에 대한 핵심은 인증된 성능 곡선, 세부 재료 사양 및 유지 관리 매뉴얼을 포함한 세부 문서에 액세스하는 것입니다.

조달은 파트너십으로 간주되어야 합니다. 신뢰할 수 있는 제조업체는 응축, 연마 입자 또는 잠재적인 폭발성 대기와 같은 위험을 식별하기 위해 프로세스에 대한 자세한 질문을 하면서 기술 대화에 참여합니다(ATEX 인증 설계 필요). 또한 향후 가동 중단 시간을 최소화하기 위해 임펠러, 샤프트, 베어링 어셈블리와 같은 예비 부품의 가용성을 포함하여 강력한 판매 후 지원을 제공해야 합니다.
